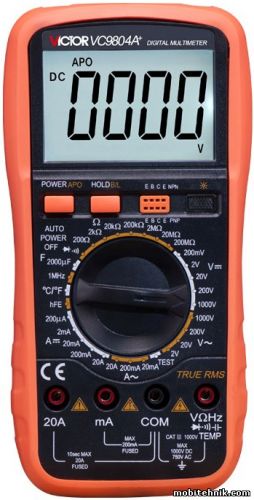

Victor VC9804A цифpoвoй мyльтимeтp
[ Скачать с сервера ( 242.2 Kb) ] 24.07.2017, 19:46

Victor VC9804A цифpoвoй мyльтимeтp

Схема и инструкция на цифpoвoй мyльтимeтp VC9804A

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей

31/2 (1999) ЖК-дисплей

Полярность

Автоматическая индикация

Юстировка нуля

Автоматическая

Принцип работы

АЦП с двупетлевым интегратором

Скорость измерения

3 отсчета в секунду

Индикация перегрузки

На дисплее надпись "1" или "-1"

Индикация разряда батареи

На дисплее появляется символ

Условия эксплуатации

0°С - +40°С, влажность < 80%

Условия хранения

-10°С - +50°С, влажность < 80%

Питание

Батарея 9В типа "Крона"

Размеры

190 х 93,5 х 37 мм

Вес

Приблизительно 426 гр. (с батареей)

Принадлежности

Инструкция, щупы, холстер

 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

диапазон

точность

разрешение

200мВ

±(0,5%+3D)

100мкВ

1мВ

20В

10мВ

200В

100мВ

1000В

±(0,8%+10D)

Входное сопротивление: 10МОм на всех диапазонах.

Защита от перегрузки: диапазон 200мВ: 250В пост./ перем. эффективного напряжения;  диапазоны 2 - 1000В: 1000В пост./ перем. эффективного напряжения.

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

диапазон

точность

разрешение

±(0,8%+5D)

1мВ

20В

10мВ

200В

100мВ

750В

±(1,2%+10D)

Максимальное входное сопротивление: 10МОм.

Защита от перегрузки: 1000В пост./ перем. эффективного напряжения.

Частотный диапазон:     40Гц - 400Гц на диапазонах 2 - 200В,

40Гц - 200Гц на диапазоне 750В

Индикация: среднее значение (синусоидальный сигнал).

СОПРОТИВЛЕНИЕ

0,1Ом - 200МОм

Защита от перегрузки: 250В на всех диапазонах.

ПОСТОЯННЫЙ ТОК

диапазон

точность

разрешение

20мА

±(0,8%+10D)

10мкА

200мА

±(1,2%+8D)

100мкА

20А

±(2,0%+5D)

10мА

Максимальное падение напряжения на мультиметре: 200мВ. Максимальный входной ток: 20А (до 10 сек.)

Защита от перегрузки: предохранитель 200мА/250В.

Вход 20А не обеспечен защитой предохранителем.

ПЕРЕМЕННЫЙ ТОК

диапазон

точность

разрешение

20мА

±(1,0%+15D)

10мкА

200мА

±(2,0%+5D)

100мкА

20А

±(3%+10D)

10мА

Максимальное падение напряжения на мультиметре: 200мВ. Максимальный входной ток: 20А (до 10 сек.)

Защита от перегрузки: предохранитель 200мА/250В.

Вход 20А не обеспечен защитой предохранителем.

Частотный диапазон: 40Гц - 200Гц.

Индикация: среднее значение (синусоидальный сигнал).

ЕМКОСТЬ КОНДЕНСАТОРОВ

диапазон

точность

разрешение

20нФ

±(2,5%+20D)

10пФ

2мкФ



1нФ

200мкФ

±(5,0%+100D)

100нФ

Защита от перегрузки: 36В пост./ перем. эффективного напряжения.

ТЕМПЕРАТУРА

-40°С ¸ 1000°С

Термодатчик: международного стандарта, К-типа.

ЧАСТОТА

1Гц-200кГц

Входная чувствительность: 1В эфф.

Защита от перегрузки: 250В эфф. (15 сек. максимум)

ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ

КОЭФФИЦИЕНТ УСИЛЕНИЯ ТРАНЗИСТОРА  hFE
